Speciaal voor FPV's

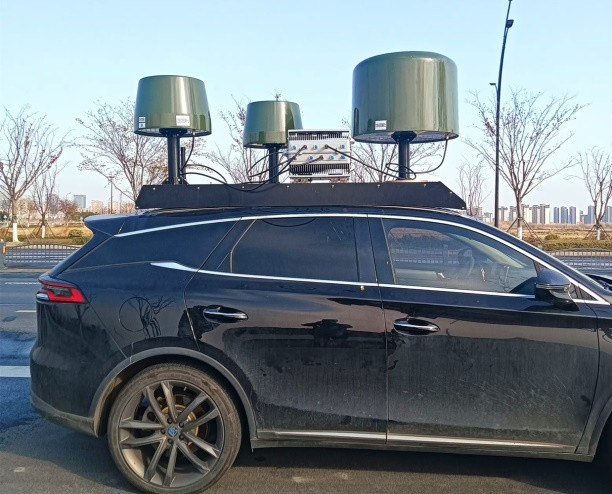

GR500U- 600.LRvoor het gebruik in voertuigen

1. Beschrijving

In de afgelopen jaren zijn drones, met name FPV-drones met een speciale frequentie van 100-400 MHz en speciale LORA-communicatietechnologie, veel gebruikt in de frontlinie.De drone jammer apparaten met traditionele technologie hebben slechte prestaties op deze FPV drones. Om te verdedigen tegen deze FPV drones met speciale frequentie en de soldaten te beschermen..Het maakt gebruik van LORA jamming technologieën op drie kanalen binnen de frequentiebanden van 100-400MHz. RF vermogen van elke band is 200W. Totaal vermogen is 600W. Antennes zijn allemaal omni-directionele antennes.

2. Technische specificaties

1. Storingbanden (MHz):100-200,200-300,300-400;
2. RF-totale vermogen: 600 W, elk band 200 W;
3. Stortingstechnologie:LORA-stortingstechnologie;
4. Stortingsbereik: 1 km (verhouding tussen verstoringsafstand en afstand van besturing van drones = 0).5:1, voor FPV-controller met RF-vermogen 1W)
5. Antennen: 3 omni-directionele antennes

100-200MHz, één antenne;

200-300MHz, één antenne;

300-400MHz,Een antenne;

1. Antennevergroting: ongeveer 1dBi;
2. Antenne VSWR: £ 1.8;
3. Antenne-impedantie:50Ω;
4. Stroomvoorziening:28V50A;(we raden aan om een op het voertuig gemonteerde alternator te gebruiken voor stroomvoorziening)
5. Grootte van de hoofdeenheid: 480*400*235 mm;
6. Gewicht van de hoofdeenheid:35 kg;

3Antenne-functies.

1. Antenna grootte:drie cilindrische antenna's met een afmeting van F65*30cm,F50*30cm,F50*30cm,installatie rack hoogte 50cm;
2. Antenne-installatie:driehoekige indeling zoals weergegeven op de onderstaande figuur;
3. Verbindingen van de hoofdeenheid:Sluitingen van het type N;
4. Antenneconnectoren:connectoren van het type N;
5. Operatietemperatuur: -40 °C - + 55 °C.
6. Werkvochtigheid: ≤ 85% RH.

4. Lijst van apparaten

1. 1 Hoofdeenheid;
2. 3 omni-directionele antennes;
3. 3 installatie-racks voor omnidirectionele antennes;
4. 3 RF-kabels;
5. 1 gelijkstroomkabel;
6. 1 Besturingskabel.
